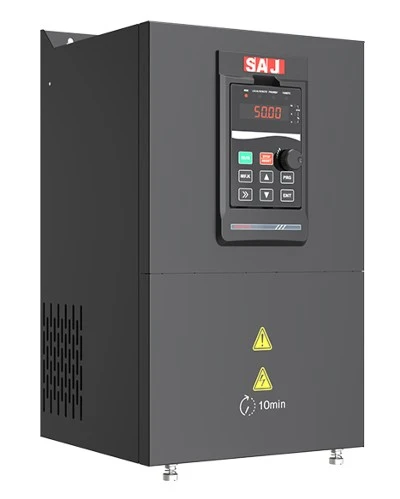

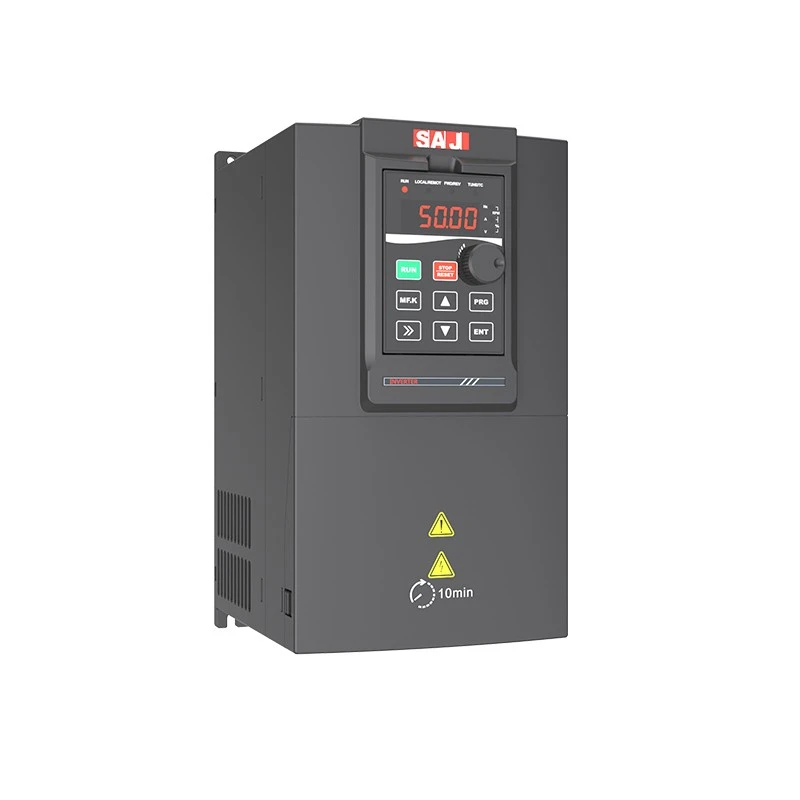

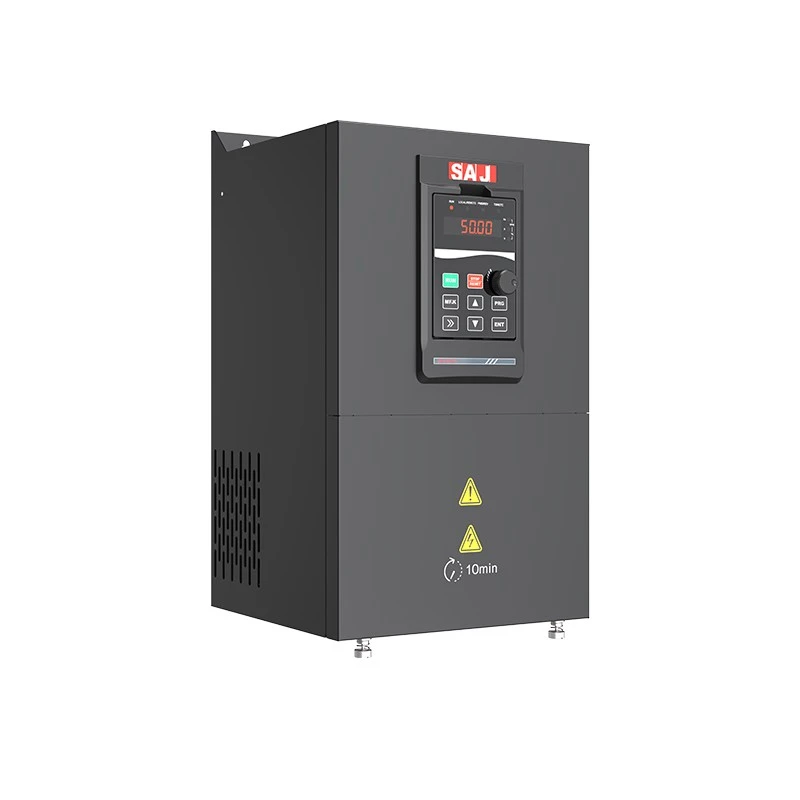

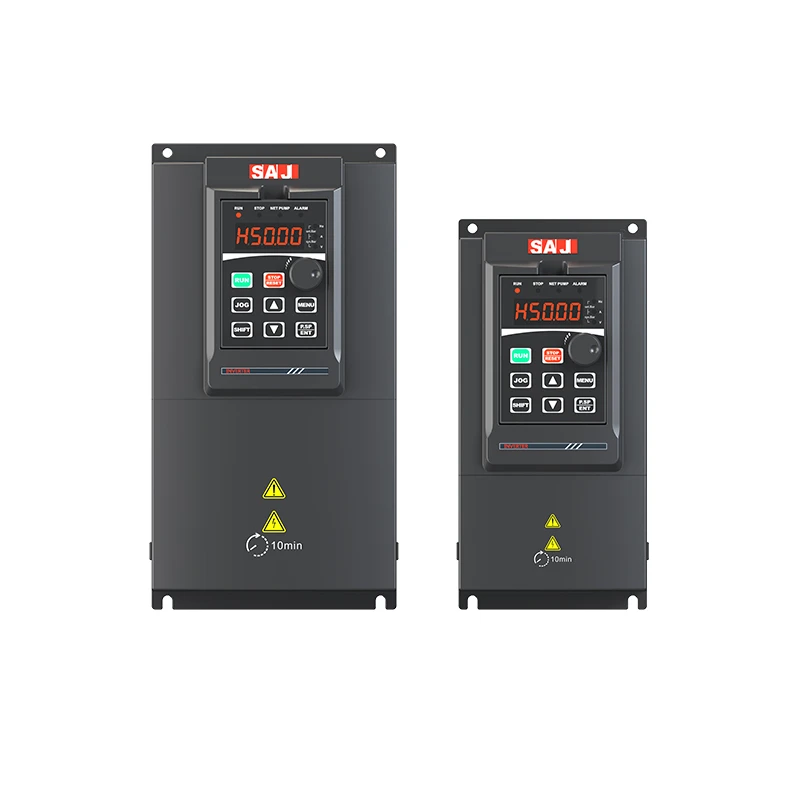

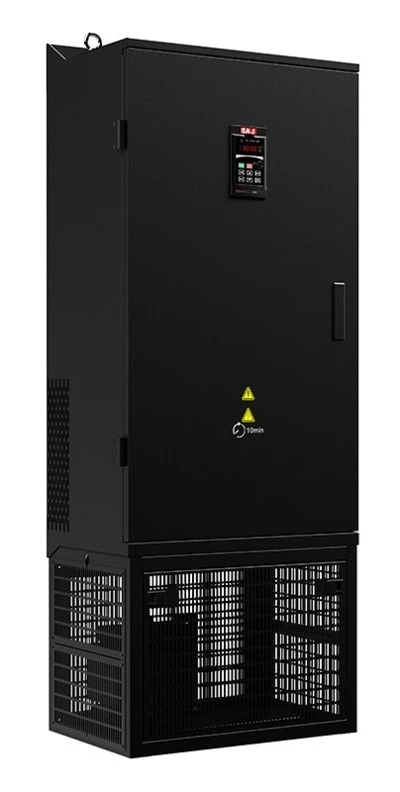

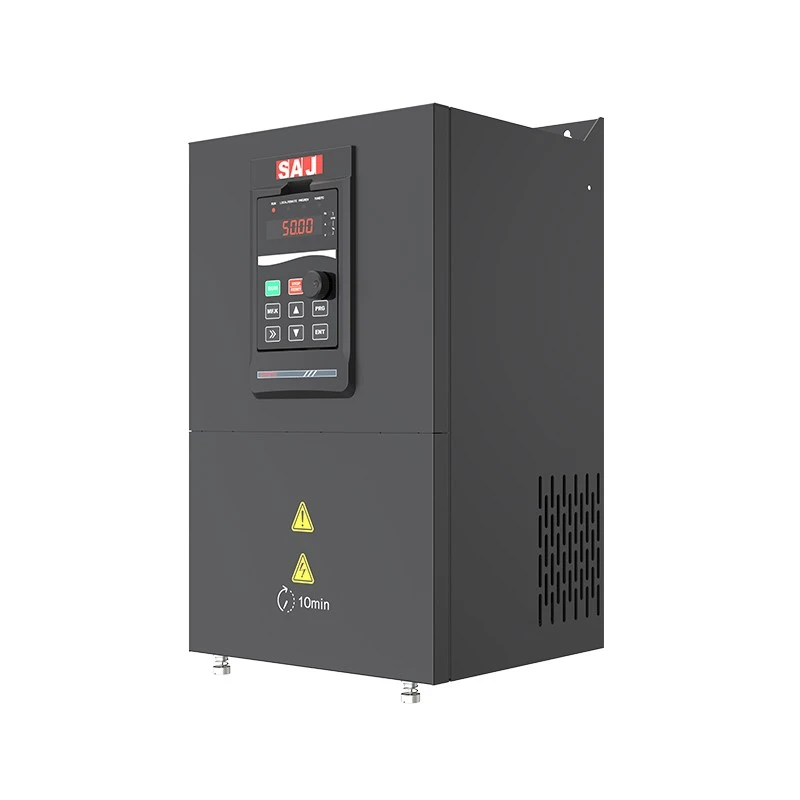

Ciri -ciri penukar kekerapan elektrik
Fungsi Khas:
- Khas untuk bekalan air, fungsi lengkap
- Pemasangan kabinet, pengembangan yang kuat
- Dapat merealisasikan mod kawalan giliran satu ke-dua
Prestasi yang boleh dipercayai:
- Memastikan operasi produk jangka panjang yang boleh dipercayai
- Kawalan kualiti profesional memastikan kualiti produk
- Reka bentuk saluran udara bebas, reka bentuk kenaikan suhu standard
- Komponen Teras Jenama, Penyelesaian Teknikal Lanjutan
Perlindungan Sempurna:
- Perlindungan overcurrent, overvoltage, overheating, perlindungan litar pintas
- Perlindungan litar pintas output motor
- Tekanan air tekanan tinggi, tekanan rendah, kekurangan kekurangan air, perlindungan antibeku
- Fungsi tetapan semula kekurangan air
Pengembangan fleksibel:
- Komunikasi dwi-saluran standard
- Relay dwi-saluran standard
- Kawalan Multi-Link dan Pemantauan Komputer Hos
Ciri -ciri kawalan
- Mod Kawalan: Kawalan V/F
- Memulakan Tork: 1Hz 100%
- Pelarasan Kelajuan: 1:20
- Ketepatan kelajuan: ± 1. 0%
- Kekerapan pembawa: 0. 5kHz ~ 16kHz
- Kapasiti beban: 150% dinilai arus untuk 60 -an, 180 arus dinilai untuk 1s
Kawalan gerakan
- Voltan input: 220V/380V; Julat turun naik: ± 15%
- Kekerapan input: 50/60Hz, Julat turun naik: ± 5%
- Voltan Output: 0- Voltan input, ralat kurang daripada 5%
- Frekuensi Output: V/F: 0-100 Hz
- Saluran Perintah Operasi: 3 Saluran: Panel Operasi Diberikan, Terminal Kawalan Diberikan, Pelabuhan Komunikasi Serial Diberikan, boleh dihidupkan dalam pelbagai cara
- Sumber Kekerapan: Tetapan Data, Panel Panduan Potentiometer Panel, Tetapan Voltan Analog, Tetapan Semasa Analog, Tetapan Komunikasi Serial, dan lain -lain boleh dihidupkan dalam pelbagai cara
- Bekalan Kuasa Analog: 5V/10V/24V Tiga voltan bekalan kuasa, gunakan kebanyakan sensor
- Terminal input: 2 terminal input digital; 1 terminal input modul; 2 output relay; 2 Antara muka komunikasi
Fungsi asas
- PID terbina dalam: dengan mudah dapat merealisasikan sistem kawalan gelung tertutup
- Fungsi AVR: Apabila voltan grid berubah, ia secara automatik dapat mengekalkan voltan output
- Kehilangan overvoltage dan overspeed: Secara automatik mengehadkan semasa dan voltan semasa operasi untuk mengelakkan overcurrent dan overvoltage yang kerap berlaku
- Fungsi Pengehadan Semasa Cepat: Kurangkan kesalahan overcurrent dan meningkatkan kestabilan sistem
- Power-On Periferal Keselamatan Keselamatan Sendiri: Boleh merealisasikan pengesanan keselamatan peralatan periferal berkuasa seperti asas, litar pintas, dll.
- Fungsi permulaan automatik kuasa: Mula automatik Power-On adalah pilihan, Mula kelewatan boleh laras.
- Fungsi Bekalan Air Satu-ke-Dua:Melalui kerjasama perisian dan geganti, fungsi satu mesin yang memandu dua pam dapat direalisasikan
- Operasi penjimatan tenaga automatik:Secara automatik mengurangkan voltan output di bawah beban cahaya untuk mencapai kesan penjimatan tenaga
- Fungsi kawalan tekanan berterusan:Pelarasan PID, pemeriksaan pemotongan maklum balas PID, tidur pid dan bangun
- Fungsi antibeku:Kekerapan, masa, dan kitaran boleh ditetapkan untuk kawalan fungsi antibeku
- Pengesanan kebocoran air:Mengoptimumkan kawalan tidur melalui pekali pengesanan kebocoran air
Operasi paparan dan papan kekunci
- Paparan LED: boleh memaparkan tekanan maklum balas, tekanan sasaran, kekerapan operasi, data semasa dan data lain
- Fungsi kunci parameter: Tentukan sama ada parameter dikunci dalam keadaan berlari atau menutup untuk mengelakkan salah operasi
Persekitaran penggunaan
- Tempat penggunaan: Di dalam rumah, jauh dari cahaya matahari langsung, debu, gas menghakis, gas mudah terbakar, kabut minyak, wap air, air menetes atau garam, dll.
- Ketinggian: di bawah 1000m; Di atas 1000m, gunakan dengan derating, 1% untuk setiap 100m kenaikan
- Suhu ambien: -10 darjah ~ 40 darjah, derating diperlukan apabila suhu melebihi 40, 1% untuk setiap peningkatan suhu ambien 1%, suhu ambien maksimum adalah 50 darjah
- Kelembapan: 95%RH, elakkan pemeluwapan
- Getaran: Percepatan getaran kurang daripada 0. 6g
- Suhu penyimpanan: -25 darjah ~ +60 darjah

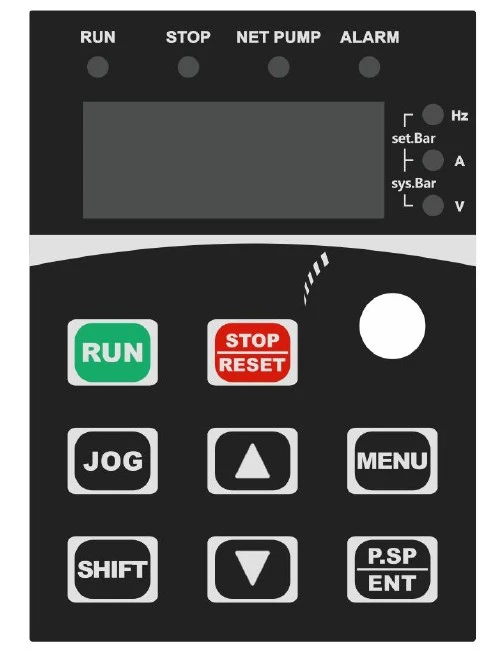

Keterangan panel operasi
- Menu: Digunakan untuk beralih dari model tetap ke model pengubahsuaian.
- P.SP/ENT: Kunci pintasan tetapan tekanan air dan "pengesahan" tetapan utama parameter.
- Shift: Digunakan untuk mengalihkan paparan dan menggerakkan kursor dalam pengubahsuaian parameter. Dalam status berjalan, menekan "shift" boleh beralih ke antara kekerapan berjalan, arus output, penetapan tekanan dan tekanan maklum balas. Tekan "Shift" untuk mengubah suai parameter. Bit Flicker adalah bit semasa yang boleh diubahsuai.
- ▲ ▼ Kekunci: Digunakan untuk mengubah suai nilai parameter.
- Jalankan: Mula butang apabila menggunakan papan kekunci sebagai mod permulaan.
- Berhenti: Butang hentikan dan butang reset kesalahan apabila menggunakan papan kekunci sebagai mod Mula.
- Jop: Digunakan dalam peringkat debugging VFD, mesin tambahan boleh berjalan secara bebas.
- Tombol: Beralih ke tombol untuk menukar tekanan tetapan
Arahan cahaya penunjuk:
- Jalankan: (Sentiasa pada) arahan berjalan; (Kelipan): Arahan tidur atau berhenti
- Berhenti: Berhenti atau arahan siap sedia
- Pam bersih: Arahan dalam talian: Apabila cahaya dihidupkan, komunikasi berjaya.
- Penggera: Penggera kesalahan VFD
- Hz: Apabila cahaya dihidupkan, kandungan paparan sedang berjalan kekerapan.
- A: Apabila cahaya dihidupkan, kandungan paparan adalah arus output.
- V: Apabila cahaya dihidupkan, kandungan paparan adalah voltan bas.
- Tetapkan bar: Apabila cahaya frekuensi dan arus output berjalan, kandungan paparan adalah tekanan pra-set.
- SYS BAR: Apabila cahaya output semasa dan voltan bas dihidupkan, kandungan paparan adalah tekanan pra-set.
Senarai model penukar kekerapan elektrik
| Model |
Kuasa dinilai (kw) |
Kapasiti kuasa (kva) |
Arus input (A) |
Output (A) |
kw | Hp |
|---|---|---|---|---|---|---|
| Fasa tunggal 220V | ||||||
| Pdg 10-2 sr75b | 0.75 | 1.5 | 8.2 | 4.5 | 0.75 | 1 |
| Pdg 10-2 s1r5b | 1.5 | 3 | 14 | 7 | 1.5 | 2 |
| Pdg 10-2 s2r2b | 2.2 | 4 | 23 | 9.6 | 2.2 | 3 |
| Tiga fasa 380V | ||||||
| Pdg 10-4 tr75b | 0.75 | 1.5 | 3.4 | 2.5 | 0.75 | 1 |
|
Pdg 10-4 t1r5b
|
1.5 |
3 | 5.0 | 3.8 | 1.5 | 2 |
|
Pdg 10-4 t2r2b
|
2.2 | 4 | 5.8 | 5.1 | 2.2 | 3 |
|
PDG 10-4 T004B/5R5P
|
4/5.5 | 5.9/8.9 |
10.5/14.6
|
9/13
|
4/5.5
|
5.5/7.5
|
|
Pdg 10-4 T5R5B/7R5P
|
5.5/7.5
|
8.9/11
|
14.6/20.5
|
13/17
|
5.5/7.5
|
7.5/10
|
|
Pdg 10-4 t7r5b
|
7.5
|
11
|
20.5
|
17
|
7.5
|
10 |
|
Pdg 10-4 t011b/015p
|
11/15
|
17/21
|
26/35
|
25/32
|
11/15
|
15/20
|
|
Pdg 10-4 t015b/018r5p
|
15/18.5
|
21/24
|
35/38.5
|
32/37
|
15/18.5
|
20/25
|
|
Pdg 10-4 t018r5b/022p
|
18.5/22
|
24/30
|
38.5/46
|
37/45
|
18.5/22
|
25/30
|
|
Pdg 10-4 t022b/030p
|
22/30
|
30/40
|
46.5/62
|
45/60
|
22/30
|
30/40
|
|
Pdg 10-4 t030b/037p
|
30/37
|
40/57
|
62/76
|
60/75
|
30/37 | 40/50 |
|
Pdg 10-4 t037b/045p
|
37/45
|
57/69
|
76/92
|
75/91
|
37/45 | 50/60 |
|
Pdg 10-4 t045b/055p
|
45/55
|
69/85
|
92/113
|
91/110
|
45/55 | 60/70 |
|
Pdg 10-4 t055b/075p
|
55/75
|
85/114
|
113/157
|
112/150
|
55/75 | 70/100 |
|
Pdg 10-4 t075b/093p
|
75/93
|
114/134
|
157/180
|
150/170
|
75/93 | 100/125 |
|
Pdg 10-4 t093b/110p
|
93/110
|
134/160
|
180/214
|
170/210
|
93/110
|
125/150
|
|
Pdg 10-4 t110b/132p
|
110/132
|
160/192
|
214/256
|
210/253
|
110/132
|
150/180
|
|
PDG 10-4 T132B/160P
|
132/160
|
192/231
|
256/307
|
253/304
|
132/160
|
180/220
|
|
Pdg 10-4 t160b/185p
|
160/185
|
231/245
|
307/345
|
304/340
|
160/185
|
220/250
|
|
Pdg 10-4 t185b/200p
|
185/200
|
245/260
|
345/385
|
340/377
|
185/200
|
250/275
|
|
Pdg 10-4 t200b/220p
|
200/220
|
260/280
|
385/430
|
377/426
|
200/220
|
275/300
|
|
PDG 10-4 T220b/250p
|
220/250
|
280/355
|
430/468
|
426/465
|
220/250
|
300/340
|
|
PDG 10-4 T250B/280P
|
250/280
|
355/396
|
468/525
|
465/520
|
250/280
|
340/380
|
|
PDG 10-4 T280B/315P
|
280/315
|
396/445
|
525/590
|
520/585
|
280/315
|
380/430
|
|
PDG 10-4 T315B/355P
|
315/355
|
445/500
|
590/665
|
585/650
|
315/355
|
430/480
|
|
PDG 10-4 T355B/400P
|
355/400
|
500/565
|
665/785
|
650/725
|
355/400
|
480/545
|
|
Pdg 10-4 t400b
|
400
|
565
|
785
|
725
|
400 | 545 |
Kesalahan dan pengendalian biasa
Tiada paparan di kuasa
- Semak sama ada kuasa input selaras dengan voltan nominal pemacu dengan multimeter.
- Semak sama ada jambatan penerus tiga fasa utuh. Jika jambatan penerus dipecahkan, sila minta perkhidmatan.
Perjalanan suis udara kuasa di luar kuasa.
- Semak sama ada terdapat litar pintas atau sambungan tanah antara kuasa input. Jika ya, sila hapuskannya.
- Semak sama ada jambatan penerus telah dipecahkan. Sekiranya ya, sila minta perkhidmatan.
Motor tidak berputar selepas berjalan VFD.
- Semak sama ada terdapat output tiga fasa yang seimbang di kalangan U, V, W. Jika ya, periksa sama ada motor dipecahkan atau disekat. Jika tidak, sila sahkan sama ada parameter motor ditetapkan dengan betul.
- Sekiranya terdapat output tetapi kuasa tiga fasa tidak seimbang, sila minta perkhidmatan.
- Sekiranya tiada voltan output, sila minta perkhidmatan.
Ia tidak berhenti tanpa penggunaan air.
- Semak sama ada tekanan maklum balas yang dipaparkan pada papan VFD tidak kurang daripada tekanan yang ditetapkan. Sekiranya tekanan maklum balas kurang daripada tekanan yang ditetapkan, sila periksaSama ada julat sensor tekanan ditetapkan dengan betul, sama ada pam berputarBerbalik, sama ada terdapat udara dan sama ada salur masuk disekat oleh sundries.
- Jika nilai maklum balas berubah berulang -alik di sekitar nilai yang ditetapkan, hentikan VFD secara manual dan periksa sama ada tekanan terus menurun atau tidak. Jika ya, ia perlu mengubah injap cek.
Ia tidak dapat tidur dengan sedikit penggunaan air atau kebocoran
- Jika ia tidak dapat tidur atau masa tidur terlalu lama, sila mengurangkan nilai f 0. 04 dengan betul.
- Sekiranya ia bermula dan berhenti kerap, sila tambah nilai f 0. 04 dengan betul
Ia tidak boleh berhenti untuk membuat perlindungan dalam kekurangan air.
- Suis Perlindungan Kekurangan Air (F4. 00) tidak diaktifkan.
- Nilai ambang pengesanan kekurangan air (F4.01) ditetapkan terlalu rendah.
- Peratusan semasa pengesanan kekurangan air (F4.04) ditetapkan terlalu rendah.
Langkah berjaga -jaga keselamatan penukar kekerapan elektrik
Memasang ePenukar kekerapan lekrik
- Apabila memasang atau menggerakkan penyongsang, sila pegang bahagian bawah produk dan bukan hanya memegang shell luar untuk menghalang penyongsang daripada dihancurkan atau rosak.
- Penyongsang harus disimpan dari objek mudah terbakar dan bahan letupan dan sumber haba, dan dipasang pada retardan api seperti logam.
- Apabila penyongsang dipasang di kabinet elektrik atau kandang lain, kipas atau peralatan penyejukan lain harus dipasang di kabinet, dan lubang harus ditetapkan untuk memastikan suhu ambien berada di bawah 40 darjah. Jika tidak, penyongsang mungkin rosak disebabkan oleh suhu ambien yang terlalu tinggi.
Pendawaianpenukar kekerapan elektrik
- Pendawaian mesti diselesaikan oleh jurutera elektrik profesional yang berkelayakan, jika tidak ada kejutan elektrik atau kerosakan kepada penyongsang.
- Pastikan bekalan kuasa terputus sebelum memulakan pendawaian, jika tidak, ia boleh menyebabkan kejutan elektrik atau api.
- Terminal asas mesti dipercayai, jika tidak, perumahan penyongsang berbahaya untuk bertenaga.
- Jangan sentuh terminal litar utama, dan pendawaian terminal litar utama penyongsang tidak boleh menghubungi perumahan, jika tidak, ia boleh menyebabkan kejutan elektrik.
- Sebelum pendawaian, sahkan bahawa voltan dan fasa yang dinilai nombor penyongsang adalah konsisten dengan voltan kuasa input dan nombor fasa, jika tidak, ia boleh menyebabkan kecederaan api atau peribadi.
- Bekalan kuasa input AC tidak boleh disambungkan ke terminal output penyongsang U, V, dan W, jika tidak, ia akan menyebabkan kerosakan kepada penyongsang dan tidak layak untuk perkhidmatan jaminan.
- Penyongsang tidak boleh dikenakan ujian voltan bertahan, jika tidak, ia akan menyebabkan kerosakan kepada penyongsang.
- Pendawaian litar litar utama dan pendawaian litar kawalan penyongsang hendaklah secara berasingan berwayar atau melintasi vertikal, jika tidak, isyarat kawalan akan diganggu.
- Kabel pendawaian terminal litar utama harus menggunakan hidung dawai dengan lengan penebat.
- Apabila panjang kabel antara penyongsang dan motor melebihi 50 meter, disyorkan untuk menggunakan reaktor output untuk melindungi penyongsang dan motor.
